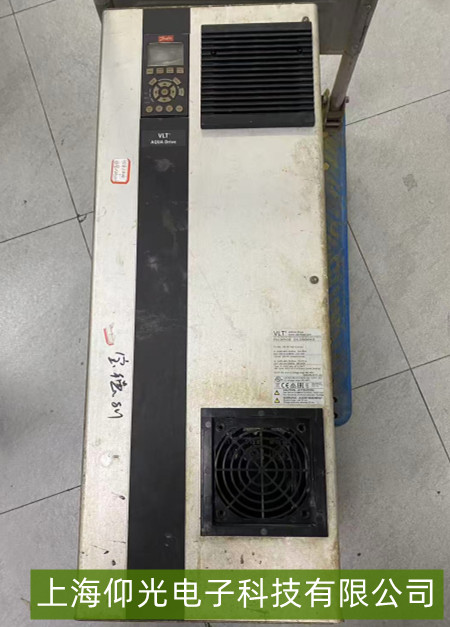

丹佛斯VLT 4000變頻器輸出頻率不穩故障維修方法
丹佛斯VLT 4000變頻器輸出頻率不穩（如頻率波動、設定值與實際值偏差大、運行中突然跳變），會直接影響電機轉速穩定性，進而影響生產設備（如傳送帶、風機、泵類）的正常運行。以下是系統性故障排查與維修方法：
一、常見故障原因分析
外部干擾：變頻器控制信號線（如模擬量給定信號線）與強電線路（如動力線、接觸器線）平行敷設或距離過近，導致電磁干擾；現場大功率設備（如電焊機、變頻器群）產生的電磁噪聲影響控制信號穩定性。
參數設置不當：關鍵參數（如“頻率給定源選擇”“PID調節參數”“加速/減速時間”）未根據負載特性調整，或默認參數與實際工況不匹配；最小/最大頻率限制設置沖突。
硬件故障：控制板上的模擬量輸入電路（如AI1/AI2端口）元件老化、焊點虛焊，導致給定信號采集誤差；電流/電壓檢測傳感器（如霍爾傳感器）故障，反饋信號異常；電源模塊供電不穩定（如+10V基準電壓漂移）。
負載波動：電機所驅動的機械負載（如輸送帶物料不均、風機風門開度變化）突然變化，超出變頻器動態調節能力；電機或機械傳動部分（如軸承磨損、皮帶打滑）存在異常阻力。
二、維修步驟與方法
基礎排查：
觀察頻率波動規律（如是否隨負載變化、是否隨機跳變），記錄波動范圍（如設定50Hz時實際在45~55Hz間晃動）。
檢查變頻器運行環境（如溫度是否過高＞50℃、是否有強振動源），清理散熱風扇灰塵，確保通風良好。
抗干擾處理：
分離控制信號線與動力線（保持≥30cm間距），控制線采用屏蔽雙絞線并單端接地（屏蔽層接變頻器PE端）；檢查附近是否有大功率設備干擾，必要時增加隔離器或濾波器。
確認模擬量給定信號類型（如0~10V/4~20mA）與變頻器輸入設置一致（通過參數“AI1類型”選擇），避免信號類型不匹配導致采集誤差。
參數調整：
檢查“頻率給定源”（如參數“Ref1 Select”）是否與實際控制信號匹配；調整“加速/減速時間”（參數“Accel Time”“Decel Time”），避免時間過短導致動態調節劇烈（建議根據負載慣性調整至5~30秒）。
若使用PID控制（如恒壓供水），檢查PID參數（比例P、積分I、微分D）是否過激（如P值過大易振蕩），可逐步減小P值并增大I值，觀察頻率穩定性。
硬件檢測與更換：
使用萬用表檢測模擬量輸入端口電壓（如0~10V信號對應0~10V輸入），對比變頻器顯示值是否一致（偏差＞5%需檢查電路）；檢查控制板上的電容、電阻是否有鼓包、燒焦痕跡，重點排查模擬量處理芯片周邊元件。
用示波器檢測+10V基準電壓（正常應為10V±0.5V），若漂移需更換電源模塊；若懷疑傳感器（如電流傳感器）故障，測量其輸出信號（如4~20mA對應電流值）是否與實際負載匹配。
負載與信號源檢查：
檢查電機負載是否異常（如機械卡阻、傳動帶過松），必要時修復機械部分；測試外部給定信號（如電位器阻值是否線性、PLC輸出模塊是否穩定），更換故障信號源。
